پیش نیاز - گام 3 - شرایط ترسیم اولیه
در این آموزش هفت شرط در ترسیم دوبعدی که همیشه برای ما مهم هستند را بیان میکنیم.
شرایط ترسیم دو بعدی (Rough Sketch)

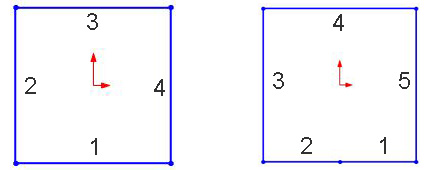

1. ترسیم اولیه دارای کمترین تعداد اجزاء و متناسب با ترسیم نهایی باشد. مانند مربعی که دارای چهار جزء است.

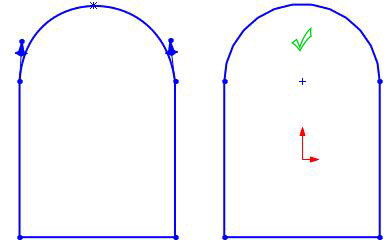

2. یکی بودن نوع اجزاء ترسیم اولیه با اجزاء ترسیم نهایی مثلا بجای استفاده از یک کمان دایره از یک منحنی با معادله خاص مثل (Spline) استفاده نکنیم.

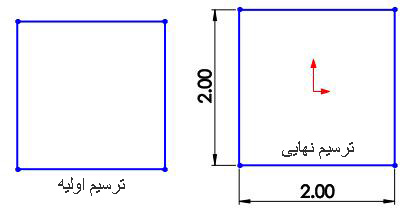

3. نزدیک بودن اندازه های اجزا ترسیم اولیه به اندازه های ترسیم نهایی

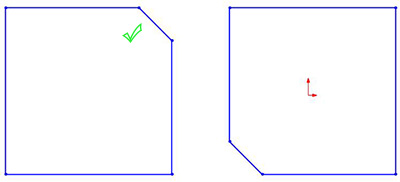

4. یکی بودن محل قرارگیری اجزا ترسیم اولیه با اجزا ترسیمی نهایی

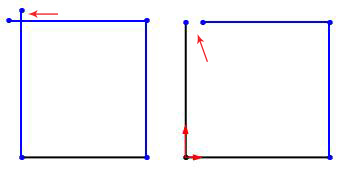

5. اجزا ترسیم اوله نباید یکدیگر را قطع کنند همچنین بین اجزا ترسیمات دوبعدی نباید درزی وجود داشته باشد.(بجز در موارد طراحی ورق ها ، پروفیل ها و سطوح)

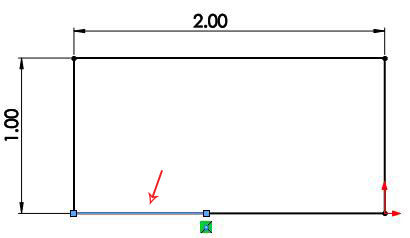

6. اجزا ترسیمی نباید روی هم قرار بگیرند.

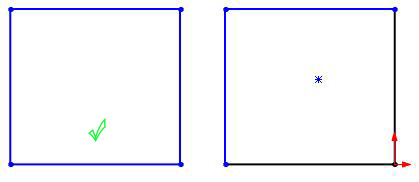

7. ترسیم اولیه نباید شامل اجزای دیگری بجز ترسیم نهایی باشد.
آیا در مورد این آموزش سوالی دارید؟ درقسمت نظرات مطرح بفرمایید.
