چگونه یک متن را در Extrude ، solidworks کنیم؟
کد آموزش : M-6
سطح آموزش : مبتدی - متوسط
در این آموزش به شما یاد خواهیم داد که چگونه در نرم افزار solidworks یک متن را وارد کرده و روی آن ویژگی هایی مانند Extrude را ایجاد کنید.با کمی تمرین میتوانید متن دیگری را به دلخواه نوشته و دستورات دیگر را روی آن ها اعمال کنید. پس با ما مراحل را قدم به قدم طی کنید تا این روش را یاد بگیرید. لازم به یاداوری است که برای انجام این آموزش اگر با سالیدورکز آشنایی ابتدایی داشته باشید بهتر خواهد بود گرچه سعی شده است تا مراحل ساده و روان وکوتاه توضیح داده شوند.با یاد خدا شروع میکنیم.
ایجاد part جدید با واحد متریک (میلیمتری)
مسیر :File > New > Part
ترسیم دو بعدی (2D sketch)
1. انتخاب صفحه روبرو (Front Plane) از درخت طراحی
2. کلیک روی آیکون 2D Sketch
♦ با این کار Front plane روبروی شما قرار میگرد.مانند شکل زیر :
ترسیم مستطیل با دستور center rectangle
مسیر :Tools > Sketch Entities > Center Rectangle
یا کلیک روی آیکون center rectangle
شروع رسم مستطیل (نقطه مرکز مستطیل) از مبدائ مختصات باشد.

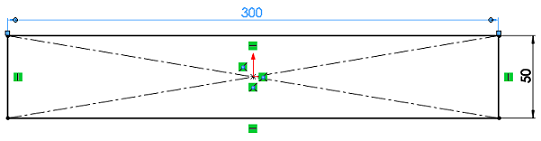

تغییر ابعاد با دستور smart dimension
مسیر : Tools > dimension > smart یا کلیک روی آیکون آن
طول :300mm ، عرض : 50mm
کلیک روی OK

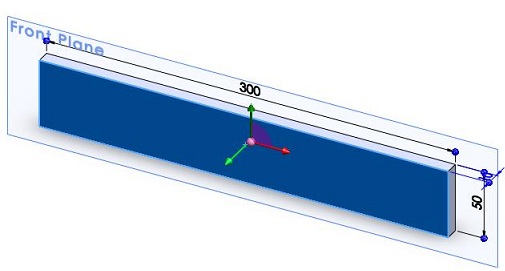

ایجاد Extruded Boss/Base
مسیر : Insert > Boss/Base > Extrude یا کلیک روی آیکون Extrude در زبانه Features

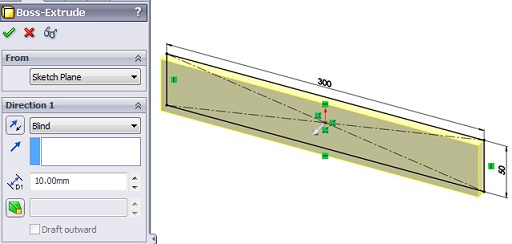

پس از ظاهر شدن منوی Boss-Extrude ، تغییرات را مانند شکل اعمال کنید :
کلیک روی OK
ترسیم دو بعدی (2D sketch) دیگر
کلیک روی سطح نشان داده شده (آبی رنگ)
کلیک روی آیکون 2D Sketch
ترسیم خط محور افقی
مسیر : Tools > Sketch Entities > Centerline یا کلیک روی آیکون centerline

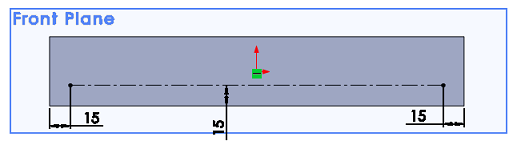

خط محور رسم شده را با استفاده از دستور smart dimension موقعیت دهی کنید.(مانند شکل)
اکنون زمان نوشتن فرا رسید.
مسیر : Tools > Sketch Entities > Text یا کلیک روی آیکون

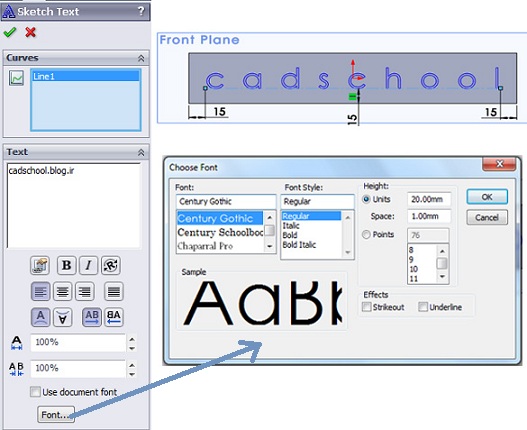

پس از ظاهر شدن منوی Sketch Text تغییرات را مانند شکل زیر اعمال کنید :
با کلیک روی خط محور افقی ، آنرا وارد قسمت Curves کنید.
متن دلخواه خود را را داخل کادر Text کنید.(به عنوان مثال :cadschool)
با اسفاده از گزینه ...Font میتوانید اندازه و فونت متن را تغییر دهید.برای استفاده از این گزینه تیک Use document font را بردارید.
پس از اعمال تغییرات دلخواه ، روی OK و سپس Exit Sketch کلیک کنید.

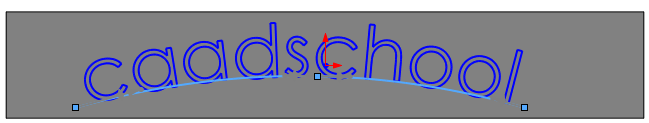

♦ نکته : میتوانید بجای استفاده از خط مستقیم برای مسیر نوشته ، از خطوط منحنی نیز استفاده کنید.(مانند شکل زیر)
ایجاد Extruded Boss/Base
ابتدا روی Sketch2 (که متن نوشته شده است) در درخت طراحی کلیک و سپس Extrude را اعمال نمایید.
مسیر : Insert > Boss/Base > Extrude یا کلیک روی آیکون آن

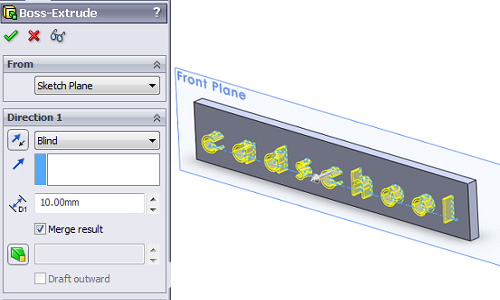

پس از ظاهر شدن منوی Boss-Extrude ، تغییرات را مانند شکل اعمال کنید :
تغییر رنگ پس زمینه
1. کلیک روی Extrude1 در درخت طراحی
2. کلیک روی Appearances button
3. کلیک رویBoss-Extrude1
انتخاب رنگ مورد نظر
کلیک روی OK
تغییر رنگ متن
1.کلیک روی Extrude2 در درخت طراحی
2. کلیک روی Appearances button
3. کلیک روی Boss-Extrude2
انتخاب رنگ مورد نظر
کلیک روی OK

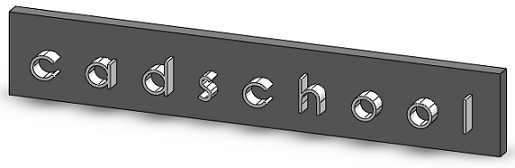

قطعه نهایی
کار تمام شد.
اکنون شما چگونگی نوشتن را در solidworks یاد گرفتید.
آیا در مورد این آموزش سوالی دارید؟درقسمت نظرات مطرح بفرمایید.
هدیه اموزش :
اللّهم صلّ علی محمّد و آل محمّد و عجّل فرجهم
وقتی بجای خط مستقیم از خطوط منحنی استفاده میکنم بغدش نمیتونم از دستور
extrude استفاده کنم جهت برجسته کردن متن
اشکال از کجاست ؟ باید چکار کنم ؟
