چگونه سیم تلفن را در solidworks مدل کنیم؟
کد آموزش : M-7
سطح آموزش : متوسط
در این آموزش به شما یکی از ویژگی هایِ دستور Sweep boss/base را در قالب یک پروژه کاربردی نشان خواهیم داد . برای استفاده از این دستور به دو ترسیم یا Sketch نیاز داریم تا یکی را برای مسیر و دیگری را برای پروفیل خود در نظر بگیریم . سیم تلفن یک نمونه خوب برای این کار می باشد . می توانید این شیوه را برای مدلسازی قطعات دیگر نیز بکار ببرید .
در این آموزش با موارد زیر آشنا خواهید شد :
ترسیم منحنی Spline
ترسیم دایره Circle
ایجاد ویژگی Sweep
دادن رنگ به مدل
با نام خدا شروع می کنیم .
ایجاد part جدید با واحد متریک (میلیمتری)
مسیر :File > New > Part
ترسیم دو بعدی (2D sketch)
1. انتخاب صفحه روبرو (Front Plane) از درخت طراحی
2. کلیک روی آیکون 2D Sketch

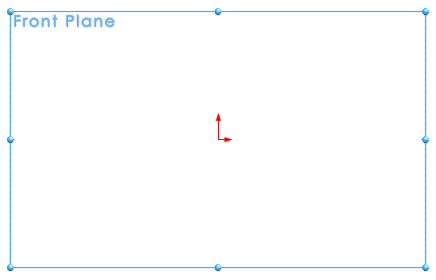

♦ با این کار Front plane روبروی شما قرار میگرد.مانند شکل زیر :
ترسیم یک منحنی با دستورSpline
مسیر : Tools > Sketch Entities > Spline
یا کلیک روی آیکون آن

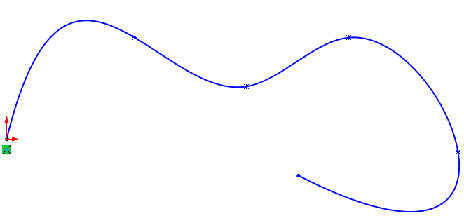

مانند تصویر زیر رسم کنید : (منحنی ای با شش نقطه )
نکته : نقطه شروع منحنی را در مبدا مختصات قرار دهید .
کلیک روی آیکون Exit Sketch
ترسیم یک دایره
مسیر : Tools > Sketch Entities > Circle
یا کلیک روی آیکون آن
انتخاب Front Plane

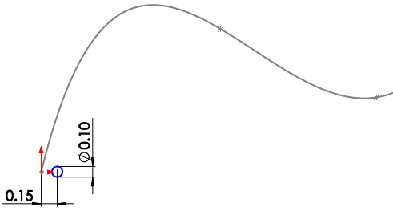

با smart dimension دایره را اندازه گذاری و موقعیت دهی کنید . مانند شکل زیر :
نکته : مرکز دایره در راستای افقی مبدا مختصات می باشد .
کلیک روی آیکون Exit Sketch
ویژگیSweep boss/base
مسیر : ...Insert > Boss/Base > Sweep یا کلیک روی آیکون

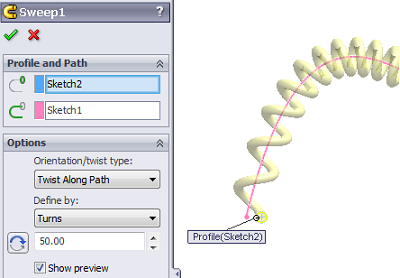

پس از ظاهر شدن منوی Sweep تنظیمات را مانند تصویر زیر اعمال کنید :
نکته : دایره را بعنوان پروفایل و منحنی را به عنوان مسیر ، انتخاب می کنیم .
تغییر رنگ مدل
کلیک روی Sweep1 در درخت طراحی
کلیک روی Appearances
کلیک رویSweep1
انتخاب رنگ مورد نظر
کلیک رویOK
مدل نهایی
کار تمام شد.
اکنون شما چگونگی مدل کردن سیم تلفن و استفاده از دستور Sweep را در solidworks را یاد گرفتید.
آیا در مورد این آموزش سوالی دارید؟درقسمت نظرات مطرح بفرمایید.
