پیش نیاز - گام5 – انتخاب و حذف کردن ترسیمات ، خارج شدن از دستورها

این قسمت از آموزش های گام به گام،در تمام مراحل کار با نرم افزار کاربرد دارد،به همین دلیل آنرا خوب فرا بگیرید.ابتدا روش های انتخاب و حذف کردن را یاد میگیریم بعد روش های خروج از دستور را.

روش های انتخاب و حذف کردن ترسیم

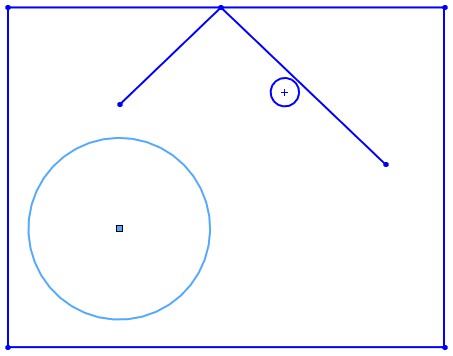

روش اول – روی ترسیم مورد نظر کلیک چپ میکنیم.(هنگام انتخاب شدن ، رنگ آن تغییر می کند.) حالا میتوان کلید Delete را روی کیبورد زد و آنرا حذف کرد.

روش دوم- روی ترسیم مورد نظر کلیک راست کرده و از منوی ظاهر شده گزینه Delete را انتخاب میکنیم.

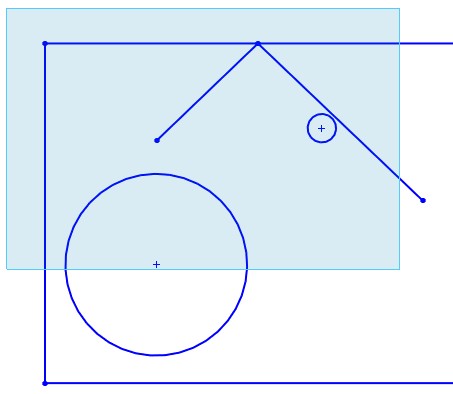

روش سوم- استفاده از Box Select : موس را به قسمتی از صفحه برده و کلیک چپ را نگه میداریم و موس را به سمت مورد نظر حرکت میدهیم. حالا میتوان ترسیم یا ترسیمات انتخاب شده را با زدن کلید Delete روی کیبورد حذف کرد.

نکته:

• وقتی موس را از چپ به راست حرکت دهید، رنگ مستطیل آبی میباشد و این یعنی فقط ترسیماتی که کاملا داخل مستطیل هستند انتخاب می شوند.

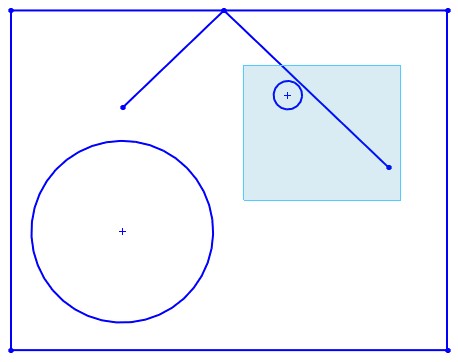

در این تصویر فقط دایره کوچک انتخاب میشود.

• وقتی موس را از راست به چپ حرکت دهید رنگ مستطیل سبز میباشد و این یعنی بجز ترسیماتی که کاملا داخل مستطیل هستند،ترسیمی که مقداری از آن در مستطیل قرار گرفته هم انتخاب می شود.

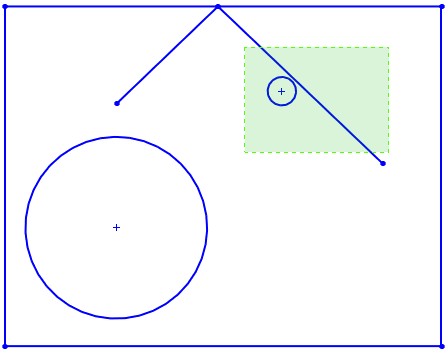

در این تصویر هم دایره کوچک و هم خط کنار آن انتخاب میشود.

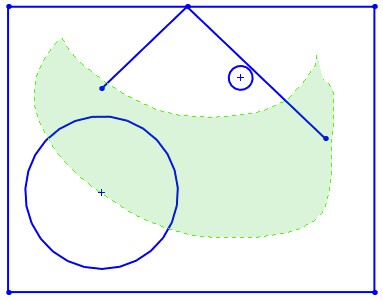

روش چهارم- استفاده از Lasso Select :

Lasso Select مانند کمندی است که میتوانیم بصورت آزاد آنرا روی ترسیمات بکشیم و آنها را انتخاب کنیم. برای مواقعی که ترسیم ما پیچیده است و یا به هر دلیل دیگری ، می توانیم از  Lasso Select بجای Box Select استفاده کنیم.

برای دستیابی به آن ، در قسمتی از صفحه گرافیکی کلیک راست کرده و گزینه Lasso Select را انتخاب کنید.

توجه: برای این حالت نکته روش سوم نیز تاثیرگذار است.

روش های خروج از دستور

روش اول- وقتی دستور فعال است،کلید Esc را روی کیبورد بزنید.

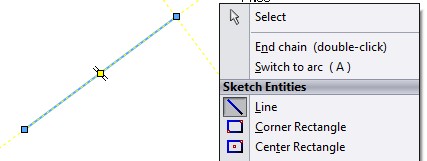

روش دوم- کلیک راست کرده و گزینه Select را بزنید.

روش سوم- دوباره روی آیکون دستور مورد نظر کلیک کنید. مثلا اگر دستور Line فعال است،روی آیکون Line در نوار ابزار کلیک کنید.

روش چهارم- دستور دیگری را انتخاب کنید.

مثلا اگر دستور Line فعال است،دستور Circle را انتخاب کنید.

نکته : برای دستور Sketch Text این روش اجرا نمیشود.

روش پنجم- کلیک روی ایکون OK یا Cancel در پنجره Property Manager

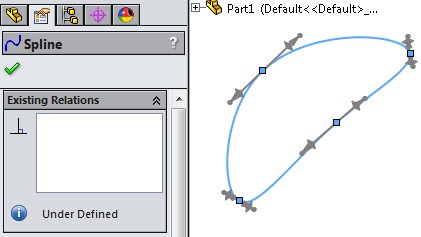

• برای دستور Spline ، هنگامی آشکار میشود که منحنی بسته شود.

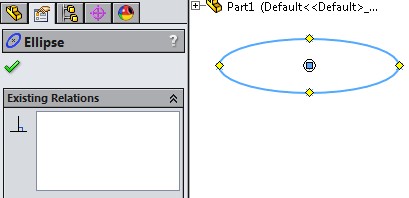

• برای دستور Ellips ، هنگامی آشکار میشود که بیضی ترسیم شده باشد.





• برای دستور Point ، هنگامی آشکار میشود که نقطه گذاشته شده باشد.

تذکر : استفاده از هرکدام از این روش ها بستگی به خودتان دارد و هیچ الزامی برای بکارگیری روشی خاص نیست.پس با هرکدام که راحت تر هستید ، از آن استفاده کنید.
